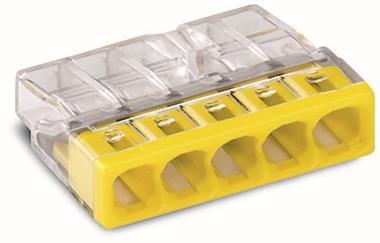

WAGO 2273-205 – złączka instalacyjna COMPACT 5-przewodowa 0,5–2,5 mm²
WAGO 2273-205 to kompaktowa,
5-przewodowa złączka instalacyjna z serii 2273,
wykorzystująca technologię zacisku PUSH WIRE®.
Przeznaczona jest do szybkiego łączenia sztywnych,
jednodrutowych przewodów elektrycznych.
Montaż przewodów odbywa się przez ich bezpośrednie wsunięcie
do złączki – bez stosowania śrub czy dźwigni.
Transparentna obudowa umożliwia kontrolę prawidłowego
umieszczenia przewodów w zaciskach.
✓ możliwość połączenia 5 przewodów
✓ technologia PUSH WIRE®
✓ szybki montaż bez śrub i dźwigni
✓ do sztywnych przewodów jednodrutowych 0,5–2,5 mm²
✓ prąd znamionowy 24 A
✓ napięcie znamionowe 450 V
✓ kompaktowe wymiary
✓ transparentna obudowa ułatwiająca kontrolę połączenia
Najważniejsze cechy produktu
- Producent: WAGO
- Seria: 2273 COMPACT
- Model: 2273-205
- Typ: złączka instalacyjna do przewodów sztywnych
- Technologia zacisku: PUSH WIRE®
- Sposób podłączenia: Push-in / wtykowy
- Liczba punktów przyłączeniowych: 5
- Liczba potencjałów: 1
- Prąd znamionowy: 24 A
- Napięcie znamionowe: 450 V
- Znamionowe napięcie udarowe: 4 kV
- Zakres przekrojów: 0,5–2,5 mm²
- Rodzaj przewodu: jednodrutowy / sztywny
- Długość odizolowania: 11 mm
- Kolor obudowy: transparentny
- Kolor pokrywy: żółty
- Maksymalna temperatura otoczenia: 60°C (T60)
- Klasa palności: UL 94 V2
Obsługiwane przewody
| Przewody jednodrutowe | 0,5–2,5 mm² |
| Liczba przewodów | do 5 |
| Długość odizolowania | 11 mm |
| Przewody elastyczne / linkowe | nie |
Wymiary
| Szerokość | 22 mm |
| Wysokość | 5,8 mm |
| Głębokość | 16,7 mm |
| Masa | ok. 1,6 g |
Technologia PUSH WIRE®
Model WAGO 2273-205 wykorzystuje technologię
PUSH WIRE®. Odpowiednio odizolowany
przewód jednodrutowy wystarczy wsunąć bezpośrednio do
jednego z pięciu otworów złączki.
Brak śrub i dźwigni pozwala szybko wykonywać większą liczbę
połączeń, co jest szczególnie wygodne podczas wykonywania
instalacji w puszkach rozgałęźnych.
Do 5 przewodów w jednej złączce
Model 2273-205 posiada 5 punktów przyłączeniowych
należących do jednego potencjału. Pozwala to wygodnie
połączyć do pięciu sztywnych przewodów w jednej kompaktowej złączce.
Kompaktowe wymiary
Wymiary zaledwie 22 × 5,8 × 16,7 mm
pozwalają ograniczyć ilość miejsca zajmowanego przez połączenie
w puszce instalacyjnej.
Transparentna obudowa
Przezroczysta obudowa pozwala wzrokowo sprawdzić,
czy przewody zostały wsunięte na odpowiednią głębokość.
Żółta pokrywa ułatwia szybkie rozpoznanie wariantu
5-przewodowego.
Zastosowanie
WAGO 2273-205 sprawdzi się między innymi w:
- puszkach instalacyjnych i rozgałęźnych,
- instalacjach oświetleniowych,
- instalacjach elektrycznych w domach i mieszkaniach,
- budynkach biurowych i użytkowych,
- łączeniu sztywnych przewodów instalacyjnych,
- instalacjach wykonywanych przewodami YDY i YDYp,
- nowych i modernizowanych instalacjach elektrycznych.
WAGO 2273-205 jest przeznaczona do
sztywnych przewodów jednodrutowych 0,5–2,5 mm².
Do przewodów linkowych i elastycznych należy dobrać odpowiednią
złączkę, np. z serii WAGO 221.
1 × złączka instalacyjna
WAGO 2273-205, 5-przewodowa.
