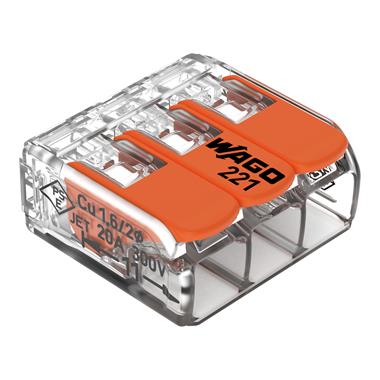

WAGO 221-413 – złączka instalacyjna 3-przewodowa z dźwigniami
WAGO 221-413 to kompaktowa, 3-przewodowa złączka
instalacyjna z praktycznymi dźwigniami zaciskowymi.
Przeznaczona jest do szybkiego i bezpiecznego łączenia różnych
rodzajów przewodów elektrycznych.
Złączka może być stosowana z przewodami
jednodrutowymi, wielodrutowymi oraz linkowymi.
Przezroczysta obudowa umożliwia kontrolę prawidłowego ułożenia
przewodu oraz długości jego odizolowania.
✓ 3 tory przyłączeniowe
✓ obsługa przewodów jednodrutowych, wielodrutowych i linkowych
✓ zakres przekrojów do 4 mm²
✓ wygodne dźwignie zaciskowe
✓ przezroczysta obudowa ułatwiająca kontrolę połączenia
✓ możliwość wielokrotnego otwierania i ponownego podłączania przewodów
✓ kompaktowe wymiary
Najważniejsze cechy produktu
- Producent: WAGO
- Seria: 221
- Model: 221-413
- Typ: złączka instalacyjna z dźwigniami
- Liczba przewodów / torów: 3
- Napięcie znamionowe: 450 V
- Prąd znamionowy: 32 A
- Maksymalny przekrój przewodu: 4 mm²
- Kolor obudowy: transparentny
- Maksymalna temperatura otoczenia: 85°C (T85)
- Długość odizolowania: 11 mm
Zakres obsługiwanych przewodów
| Przewód jednodrutowy | 0,2–4 mm² |
| Przewód wielodrutowy | 0,2–4 mm² |
| Przewód linkowy | 0,14–4 mm² |
| Długość odizolowania | 11 mm |
Wymiary
| Szerokość | ok. 18,6 mm |
| Głębokość | ok. 18,3 mm |
| Wysokość | ok. 8,15 mm |
| Masa | ok. 2,5 g |
Prosty montaż za pomocą dźwigni
Złączka WAGO 221-413 nie wymaga stosowania śrub.
Wystarczy unieść dźwignię, wprowadzić odizolowany przewód,
a następnie zamknąć dźwignię.
Takie rozwiązanie umożliwia szybkie wykonywanie połączeń oraz
ich późniejsze rozłączenie bez konieczności wymiany złączki.
Do różnych rodzajów przewodów
Jedną z największych zalet serii WAGO 221 jest możliwość łączenia
różnych rodzajów przewodów. Złączka może współpracować zarówno
ze sztywnym drutem, jak i przewodem wielodrutowym czy elastyczną linką.
Maksymalny obsługiwany przekrój wynosi 4 mm²,
dzięki czemu model 221-413 znajduje szerokie zastosowanie
w typowych instalacjach elektrycznych.
Przezroczysta obudowa
Transparentna obudowa pozwala wzrokowo sprawdzić,
czy przewód został wsunięty na odpowiednią głębokość
oraz czy znajduje się prawidłowo w zacisku.
Zastosowanie
Złączka WAGO 221-413 może być stosowana między innymi w:
- puszkach instalacyjnych,
- instalacjach oświetleniowych,
- instalacjach elektrycznych w domach i mieszkaniach,
- rozdzielnicach i szafach elektrycznych,
- instalacjach sterujących,
- pracach modernizacyjnych i serwisowych,
- łączeniu przewodów jednodrutowych, wielodrutowych i linkowych.
1 × złączka instalacyjna WAGO 221-413,
3-przewodowa z dźwigniami.
