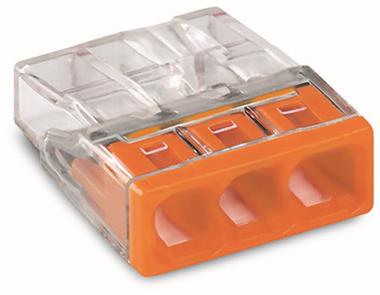

WAGO 2273-203 – złączka instalacyjna COMPACT 3-przewodowa 0,5–2,5 mm²
WAGO 2273-203 to kompaktowa,
3-przewodowa złączka instalacyjna z serii 2273,
wykorzystująca technologię zacisku PUSH WIRE®.
Przeznaczona jest do szybkiego łączenia sztywnych,
jednodrutowych przewodów elektrycznych.
Montaż odbywa się przez bezpośrednie wsunięcie odpowiednio
odizolowanego przewodu do złączki – bez używania śrub
i bez konieczności obsługi dźwigni. Transparentna obudowa
ułatwia kontrolę prawidłowego wykonania połączenia.
✓ możliwość połączenia 3 przewodów
✓ technologia PUSH WIRE®
✓ szybki montaż bez śrub i dźwigni
✓ do przewodów jednodrutowych 0,5–2,5 mm²
✓ prąd znamionowy 24 A
✓ napięcie znamionowe 450 V
✓ bardzo kompaktowe wymiary
✓ transparentna obudowa
Najważniejsze cechy produktu
- Producent: WAGO
- Seria: 2273 COMPACT
- Model: 2273-203
- Typ: złączka instalacyjna do przewodów sztywnych
- Technologia zacisku: PUSH WIRE®
- Sposób podłączenia: Push-in / wtykowy
- Liczba punktów przyłączeniowych: 3
- Liczba potencjałów: 1
- Prąd znamionowy: 24 A
- Napięcie znamionowe: 450 V
- Znamionowe napięcie udarowe: 4 kV
- Zakres przekrojów: 0,5–2,5 mm²
- Rodzaj przewodu: jednodrutowy / sztywny
- Długość odizolowania: 11 mm
- Kolor obudowy: transparentny
- Kolor pokrywy: pomarańczowy
- Maksymalna temperatura otoczenia: 60°C (T60)
- Klasa palności: UL 94 V2
- GTIN / EAN: 4050821027850
Obsługiwane przewody
| Przewody jednodrutowe | 0,5–2,5 mm² |
| Liczba przewodów | do 3 |
| Długość odizolowania | 11 mm |
| Przewody elastyczne / linkowe | nie |
Wymiary
| Szerokość | 14 mm |
| Wysokość | 5,8 mm |
| Głębokość | 16,7 mm |
| Masa | ok. 1,02 g |
Technologia PUSH WIRE®
Złączka WAGO 2273-203 wykorzystuje technologię
PUSH WIRE®. Odpowiednio odizolowany przewód
jednodrutowy wystarczy wsunąć bezpośrednio do odpowiedniego
otworu złączki.
Brak śrub i dźwigni pozwala szybko wykonywać większą liczbę
połączeń w instalacji elektrycznej.
3 przewody w jednej złączce
Model 2273-203 posiada trzy punkty przyłączeniowe należące
do jednego potencjału. Umożliwia dzięki temu wygodne połączenie
do trzech sztywnych przewodów w jednej złączce.
Kompaktowe wymiary
Niewielkie wymiary wynoszące
14 × 5,8 × 16,7 mm pozwalają oszczędzić
miejsce w puszkach instalacyjnych i rozgałęźnych.
Transparentna obudowa
Przezroczysta obudowa umożliwia kontrolę prawidłowego
wsunięcia przewodu. Pomarańczowa pokrywa ułatwia szybkie
rozpoznanie wariantu 3-przewodowego.
Zastosowanie
WAGO 2273-203 sprawdzi się między innymi w:
- puszkach instalacyjnych i rozgałęźnych,
- instalacjach oświetleniowych,
- instalacjach elektrycznych w domach i mieszkaniach,
- instalacjach biurowych i użytkowych,
- łączeniu przewodów typu YDY i YDYp,
- nowych i modernizowanych instalacjach elektrycznych.
WAGO 2273-203 przeznaczona jest do
sztywnych przewodów jednodrutowych 0,5–2,5 mm².

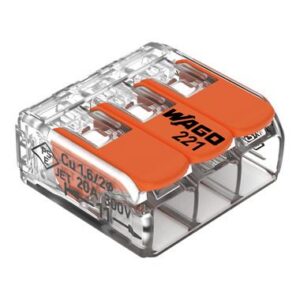

Do przewodów linkowych i elastycznych należy dobrać odpowiednią
złączkę, np. z serii WAGO 221.
1 × złączka instalacyjna
WAGO 2273-203, 3-przewodowa.
