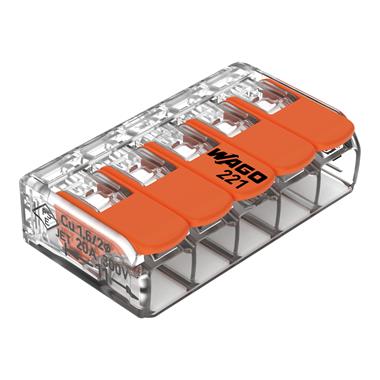

WAGO 221-415 – złączka instalacyjna 5-przewodowa z dźwigniami
WAGO 221-415 to kompaktowa, 5-przewodowa złączka
instalacyjna wyposażona w wygodne dźwignie zaciskowe.
Przeznaczona jest do szybkiego i pewnego łączenia nawet pięciu
przewodów elektrycznych w jednym punkcie.
Złączka współpracuje z przewodami jednodrutowymi,
wielodrutowymi oraz linkowymi. Przezroczysta obudowa
umożliwia kontrolę prawidłowego wsunięcia przewodu,
a obsługa dźwigni pozwala na łatwe wykonanie oraz późniejszą
modyfikację połączenia.
✓ 5 torów przyłączeniowych
✓ do przewodów jednodrutowych, wielodrutowych i linkowych
✓ zakres przekrojów do 4 mm²
✓ prąd znamionowy 32 A
✓ napięcie znamionowe 450 V
✓ wygodne dźwignie zaciskowe
✓ transparentna obudowa ułatwiająca kontrolę połączenia
Najważniejsze cechy produktu
- Producent: WAGO
- Seria: 221
- Model: 221-415
- Typ: złączka instalacyjna z dźwigniami
- Liczba przewodów / torów: 5
- Prąd znamionowy: 32 A
- Napięcie znamionowe: 450 V
- Znamionowe napięcie udarowe: 4 kV
- Maksymalny przekrój przewodu: 4 mm²
- Długość odizolowania: 11 mm
- Kolor obudowy: transparentny
- Maksymalna temperatura otoczenia: 85°C (T85)
Zakres obsługiwanych przewodów
| Przewód jednodrutowy | 0,2–4 mm² |
| Przewód wielodrutowy | 0,2–4 mm² |
| Przewód linkowy | 0,14–4 mm² |
| Długość odizolowania | 11 mm |
Wymiary
| Szerokość | 29,8 mm |
| Głębokość | 18,3 mm |
| Wysokość | 8,15 mm |
| Masa | ok. 4,05 g |
Połączenie nawet 5 przewodów
Model WAGO 221-415 wyposażony jest w pięć
punktów przyłączeniowych, dzięki czemu umożliwia połączenie
nawet pięciu przewodów w jednej złączce.
Jest to szczególnie praktyczne w puszkach rozgałęźnych
i bardziej rozbudowanych instalacjach.
Prosty montaż za pomocą dźwigni
Montaż nie wymaga używania zacisków śrubowych.
Wystarczy podnieść odpowiednią dźwignię, wprowadzić
odizolowany przewód, a następnie zamknąć dźwignię.
Takie rozwiązanie umożliwia również łatwe rozłączenie
lub zmianę konfiguracji instalacji bez konieczności
wymiany złączki.
Do różnych rodzajów przewodów
WAGO 221-415 może być stosowana z przewodami
jednodrutowymi, wielodrutowymi i linkowymi.
Możliwe jest również łączenie przewodów o różnych
przekrojach w zakresie dopuszczonym przez producenta.
Przezroczysta obudowa
Transparentna obudowa umożliwia wzrokową kontrolę
prawidłowego umieszczenia przewodu w zacisku.
Złączka posiada również dostępne otwory pomiarowe,
które ułatwiają kontrolę instalacji.
Zastosowanie
Złączka WAGO 221-415 może być stosowana między innymi w:
- puszkach instalacyjnych i rozgałęźnych,
- instalacjach oświetleniowych,
- instalacjach elektrycznych w domach i mieszkaniach,
- rozdzielnicach i szafach elektrycznych,
- instalacjach sterujących,
- pracach serwisowych i modernizacyjnych,
- łączeniu przewodów sztywnych i elastycznych.
1 × złączka instalacyjna
WAGO 221-415, 5-przewodowa z dźwigniami.
