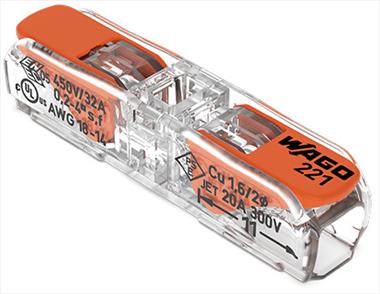

WAGO 221-2411 – złączka przelotowa INLINE 2-przewodowa z dźwigniami
WAGO 221-2411 to kompaktowa
złączka instalacyjna przelotowa INLINE,
przeznaczona do szybkiego i wygodnego łączenia dwóch przewodów
w jednej linii.
Konstrukcja przelotowa sprawia, że model 221-2411 doskonale
sprawdza się przy przedłużaniu przewodów,
wykonywaniu połączeń na trasie instalacji oraz wszędzie tam,
gdzie klasyczna złączka rozgałęźna zajmowałaby zbyt dużo miejsca.
Złączka wyposażona jest w wygodne dźwignie zaciskowe
i może współpracować z różnymi rodzajami przewodów:
jednodrutowymi, wielodrutowymi oraz elastycznymi.
✓ konstrukcja przelotowa INLINE – wejście i wyjście w jednej linii
✓ idealna do przedłużania przewodów
✓ 2 punkty przyłączeniowe
✓ obsługa różnych rodzajów przewodów
✓ przekroje do 4 mm²
✓ prąd znamionowy 32 A
✓ napięcie znamionowe 450 V
✓ montaż bez użycia śrub
✓ przezroczysta obudowa ułatwiająca kontrolę połączenia
Najważniejsze cechy produktu
- Producent: WAGO
- Seria: 221 INLINE
- Model: 221-2411
- Typ: złączka instalacyjna przelotowa z dźwigniami
- Liczba punktów przyłączeniowych: 2
- Układ połączenia: przelotowy / liniowy
- Prąd znamionowy: 32 A
- Napięcie znamionowe: 450 V
- Znamionowe napięcie udarowe: 4 kV
- Maksymalny przekrój przewodu: 4 mm²
- Długość odizolowania: 11 mm
- Kolor obudowy: transparentny
- Kolor pokrywy: transparentny
- Kolor dźwigni: pomarańczowy
- Maksymalna temperatura otoczenia: 85°C (T85)
- Materiał obudowy: poliwęglan (PC)
- Klasa palności: UL 94 V2
- GTIN: 4066966102666
Zakres obsługiwanych przewodów
| Przewód jednodrutowy | 0,2–4 mm² |
| Przewód elastyczny | 0,2–4 mm² |
| Przewód wielodrutowy | 0,2–2,5 mm² |
| Długość odizolowania | 11 mm |
Wymiary
| Szerokość | ok. 8,1 mm |
| Wysokość | ok. 8,9 mm |
| Długość | ok. 35,5 mm |
| Masa | ok. 2,3 g |
Złączka przelotowa INLINE
W odróżnieniu od popularnych modeli 221-412, 221-413 czy 221-415,
model 221-2411 posiada przewody wprowadzane
z dwóch przeciwległych stron.
Dzięki temu połączenie przebiega w jednej linii, co pozwala
zachować niewielką szerokość instalacji i ułatwia przedłużanie
istniejących przewodów.
Prosty montaż bez użycia narzędzi
Wystarczy odizolować przewód na długości około
11 mm, podnieść pomarańczową dźwignię,
wsunąć przewód do złączki i zamknąć dźwignię.
Mechanizm zaciskowy umożliwia również późniejsze
rozłączenie przewodów i ponowne wykorzystanie złączki.
Do różnych rodzajów przewodów
WAGO 221-2411 umożliwia łączenie przewodów o różnych
konstrukcjach – zarówno sztywnych przewodów jednodrutowych,
jak i przewodów wielodrutowych oraz elastycznych.
Maksymalny znamionowy przekrój podłączanego przewodu
wynosi 4 mm².
Przezroczysta obudowa
Transparentna obudowa umożliwia wzrokową kontrolę
prawidłowego umieszczenia przewodu w złączce.
Pozwala szybko sprawdzić, czy przewodnik został wsunięty
na odpowiednią głębokość.
Zastosowanie
Złączka przelotowa WAGO 221-2411 sprawdzi się między innymi przy:
- przedłużaniu przewodów elektrycznych,
- naprawach i modernizacji istniejących instalacji,
- łączeniu przewodów w jednej linii,
- instalacjach oświetleniowych,
- puszkach instalacyjnych,
- rozdzielnicach i szafach elektrycznych,
- podłączaniu urządzeń elektrycznych,
- instalacjach sterujących i automatyce.
1 × przelotowa złączka instalacyjna
WAGO 221-2411 INLINE z dźwigniami.
