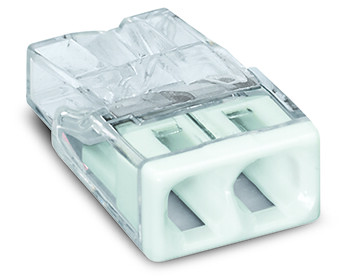

WAGO 2273-202 – złączka instalacyjna COMPACT 2-przewodowa 0,5–2,5 mm²
WAGO 2273-202 to kompaktowa,
2-przewodowa złączka instalacyjna z serii 2273,
wykorzystująca technologię zacisku PUSH WIRE®.
Przeznaczona jest do szybkiego łączenia sztywnych,
jednodrutowych przewodów elektrycznych.
Montaż przewodów odbywa się poprzez ich bezpośrednie wsunięcie
do złączki – bez stosowania śrub i dźwigni.
Transparentna obudowa pozwala wzrokowo kontrolować
prawidłowe umieszczenie przewodu w zacisku.
✓ możliwość połączenia 2 przewodów
✓ technologia PUSH WIRE®
✓ szybki montaż bez śrub i dźwigni
✓ do sztywnych przewodów jednodrutowych 0,5–2,5 mm²
✓ prąd znamionowy 24 A
✓ napięcie znamionowe 450 V
✓ bardzo kompaktowe wymiary
✓ transparentna obudowa ułatwiająca kontrolę połączenia
Najważniejsze cechy produktu
- Producent: WAGO
- Seria: 2273 COMPACT
- Model: 2273-202
- Typ: złączka instalacyjna do przewodów sztywnych
- Technologia zacisku: PUSH WIRE®
- Sposób podłączenia: Push-in / wtykowy
- Liczba punktów przyłączeniowych: 2
- Liczba potencjałów: 1
- Prąd znamionowy: 24 A
- Napięcie znamionowe: 450 V
- Znamionowe napięcie udarowe: 4 kV
- Zakres przekrojów: 0,5–2,5 mm²
- Rodzaj przewodu: jednodrutowy / sztywny
- Długość odizolowania: 11 mm
- Kolor obudowy: transparentny
- Kolor pokrywy: biały
- Maksymalna temperatura otoczenia: 60°C (T60)
- Klasa palności: UL 94 V2
- GTIN / EAN: 4050821027843
Obsługiwane przewody
| Przewody jednodrutowe | 0,5–2,5 mm² |
| Liczba przewodów | do 2 |
| Długość odizolowania | 11 mm |
| Przewody elastyczne / linkowe | nie |
Wymiary
| Szerokość | 10 mm |
| Wysokość | 5,8 mm |
| Głębokość | 16,7 mm |
| Masa | ok. 0,7 g |
Technologia PUSH WIRE®
Złączka WAGO 2273-202 wykorzystuje technologię
PUSH WIRE®. Odpowiednio odizolowany sztywny przewód
wystarczy wsunąć bezpośrednio do otworu złączki.
Brak śrub i dźwigni pozwala szybko wykonywać połączenia
w puszkach instalacyjnych i rozgałęźnych.
Połączenie 2 przewodów
Model 2273-202 posiada dwa punkty przyłączeniowe należące
do jednego potencjału. Pozwala więc na wygodne połączenie
dwóch sztywnych przewodów jednodrutowych
w jednej niewielkiej złączce.
Kompaktowe wymiary
Wymiary wynoszące zaledwie
10 × 5,8 × 16,7 mm sprawiają, że złączka
zajmuje bardzo mało miejsca w puszce instalacyjnej.
Transparentna obudowa
Przezroczysta obudowa umożliwia wzrokową kontrolę
prawidłowego wsunięcia przewodu do zacisku.
Biała pokrywa ułatwia szybkie rozpoznanie wariantu
2-przewodowego.
Zastosowanie
WAGO 2273-202 sprawdzi się między innymi w:
- puszkach instalacyjnych i rozgałęźnych,
- instalacjach oświetleniowych,
- instalacjach elektrycznych w domach i mieszkaniach,
- budynkach biurowych i użytkowych,
- łączeniu sztywnych przewodów instalacyjnych,
- instalacjach wykonywanych przewodami YDY i YDYp,
- nowych i modernizowanych instalacjach elektrycznych.
WAGO 2273-202 jest przeznaczona do
sztywnych przewodów jednodrutowych 0,5–2,5 mm².
Do przewodów elastycznych i linkowych należy zastosować
odpowiednią złączkę, np. z serii WAGO 221.
1 × złączka instalacyjna
WAGO 2273-202, 2-przewodowa.
