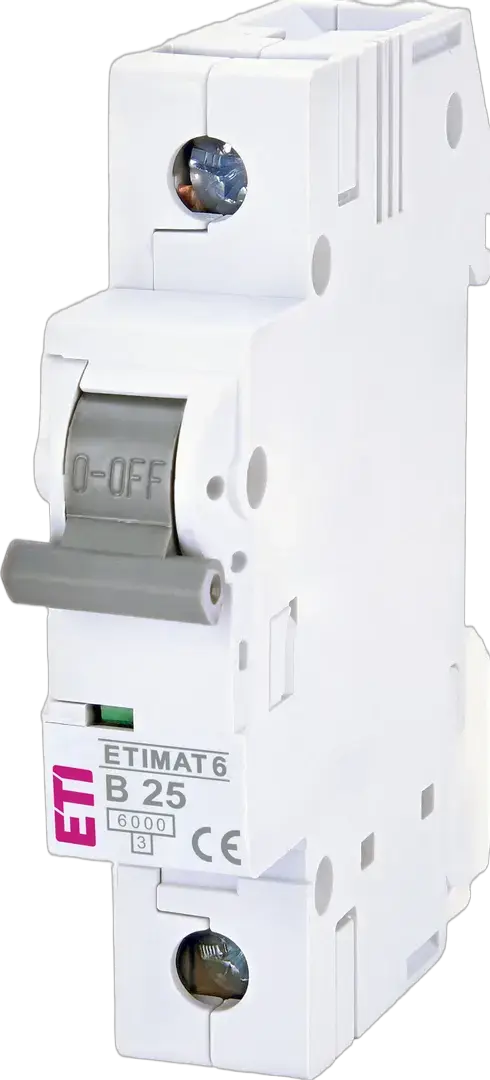

ETI ETIMAT 6 1P B25 25A 6kA – wyłącznik nadprądowy 002111518
ETI ETIMAT 6 1P B25 o numerze katalogowym
002111518 to jednobiegunowy wyłącznik nadprądowy
przeznaczony do ochrony instalacji elektrycznych przed skutkami
przeciążeń oraz zwarć.
Aparat posiada prąd znamionowy 25 A,
charakterystykę wyzwalania B oraz znamionową
zdolność zwarciową 6 kA. Modułowa konstrukcja
umożliwia montaż w rozdzielnicy elektrycznej na standardowej
szynie TH35 / DIN.
✓ prąd znamionowy 25 A
✓ charakterystyka wyzwalania B
✓ znamionowa zdolność zwarciowa 6 kA
✓ konstrukcja jednobiegunowa 1P
✓ szerokość tylko 1 modułu
✓ napięcie znamionowe 230/400 V AC
✓ ochrona instalacji przed zwarciem i przeciążeniem
✓ montaż na standardowej szynie DIN
Najważniejsze cechy produktu
- Producent: ETI / ETI Polam
- Seria: ETIMAT 6
- Model: ETIMAT 6 1P B25
- Numer katalogowy: 002111518
- Typ urządzenia: wyłącznik nadprądowy MCB
- Liczba biegunów: 1P
- Prąd znamionowy: 25 A
- Charakterystyka wyzwalania: B
- Znamionowa zdolność zwarciowa: 6 kA
- Napięcie znamionowe: 230/400 V AC
- Częstotliwość znamionowa: 50/60 Hz
- Znamionowe napięcie udarowe Uimp: 6 kV
- Zakres przyłączanych przewodów: 1–25 mm²
- Stopień ochrony: IP20
- Klasa ograniczenia prądu: 3
- Kategoria przepięciowa: 3
- Szerokość: 1 moduł / 18 mm
- Głębokość zabudowy: 68 mm
- Temperatura pracy: od -25°C do +55°C
- Możliwość zastosowania wyposażenia dodatkowego: tak
- Normy: IEC/EN 60898-1, IEC 60947-2
- EAN / GTIN: 3838895252245
Parametry techniczne
| Numer katalogowy | 002111518 |
| Seria | ETIMAT 6 |
| Liczba biegunów | 1P |
| Prąd znamionowy | 25 A |
| Charakterystyka | B |
| Zdolność zwarciowa | 6 kA |
| Napięcie znamionowe | 230/400 V AC |
| Częstotliwość | 50/60 Hz |
| Przekrój przewodów | 1–25 mm² |
| Stopień ochrony | IP20 |
| Szerokość | 18 mm / 1 moduł |
| Wysokość | 85 mm |
| Głębokość produktu | 73 mm |
| Głębokość zabudowy | 68 mm |
| Temperatura pracy | -25°C do +55°C |
| Masa netto | ok. 0,103 kg |
Ochrona przed przeciążeniem i zwarciem
Wyłącznik ETIMAT 6 B25 chroni przewody
i elementy instalacji przed skutkami przepływu nadmiernego prądu.
W przypadku zwarcia lub przeciążenia aparat automatycznie
rozłącza zabezpieczany obwód.
Pozwala to ograniczyć ryzyko przegrzania przewodów,
uszkodzenia izolacji oraz elementów instalacji elektrycznej.
Charakterystyka wyzwalania B
Charakterystyka B stosowana jest przede wszystkim
w obwodach, w których nie występują wysokie prądy rozruchowe.
Jest powszechnie wykorzystywana w instalacjach budynków
mieszkalnych, biurowych i użytkowych.
Prąd znamionowy 25 A należy zawsze dobrać
odpowiednio do przekroju przewodów, sposobu ich ułożenia,
parametrów odbiornika oraz projektu instalacji.
Znamionowa zdolność zwarciowa 6 kA
Wyłącznik posiada znamionową zdolność zwarciową
6 kA, dzięki czemu może być stosowany
w wielu typowych instalacjach elektrycznych niskiego napięcia,
pod warunkiem prawidłowego doboru aparatu do warunków zwarciowych
występujących w danym miejscu instalacji.
Kompaktowa konstrukcja – tylko 1 moduł
Jednobiegunowy ETIMAT 6 B25 ma szerokość
18 mm i zajmuje tylko
1 moduł w rozdzielnicy.
Pozwala to efektywnie wykorzystać przestrzeń w rozdzielnicy
oraz zachować czytelny układ aparatury modułowej.
Montaż na szynie DIN
Aparat przeznaczony jest do montażu w rozdzielnicach
na standardowej szynie TH35 / DIN.
Zaciski pozwalają na podłączenie przewodów jednodrutowych
i wielodrutowych w zakresie 1–25 mm².
Zastosowanie
ETI ETIMAT 6 1P B25 może być stosowany między innymi w:
- rozdzielnicach mieszkaniowych,
- instalacjach domowych,
- lokalach użytkowych i biurowych,
- obiektach użyteczności publicznej,
- instalacjach przemysłowych,
- obwodach wymagających odpowiednio dobranego zabezpieczenia 25 A,
- nowych i modernizowanych instalacjach elektrycznych.
Prąd znamionowy oraz charakterystykę wyłącznika należy dobrać
do przekroju i obciążalności przewodów, parametrów odbiorników,
sposobu wykonania instalacji oraz wymaganych warunków ochrony.
1 × wyłącznik nadprądowy
ETI ETIMAT 6 1P B25 25 A 6 kA – 002111518.
