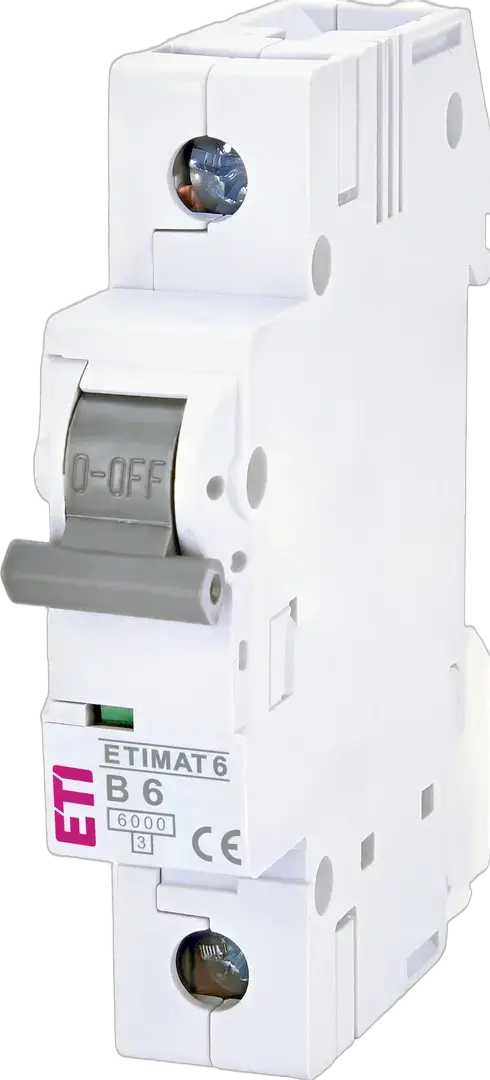

ETI ETIMAT 6 1P B6 6A 6kA – wyłącznik nadprądowy 002111512
ETI ETIMAT 6 1P B6 o numerze katalogowym
002111512 to jednobiegunowy wyłącznik nadprądowy
przeznaczony do ochrony instalacji elektrycznych przed skutkami
przeciążeń oraz zwarć.
Aparat posiada prąd znamionowy 6 A,
charakterystykę wyzwalania B oraz znamionową
zdolność zwarciową 6 kA. Modułowa konstrukcja
umożliwia wygodny montaż w rozdzielnicy elektrycznej
na standardowej szynie DIN.
✓ prąd znamionowy 6 A
✓ charakterystyka wyzwalania B
✓ zdolność zwarciowa 6 kA
✓ konstrukcja jednobiegunowa 1P
✓ szerokość 1 modułu
✓ napięcie znamionowe 230/400 V AC
✓ ochrona przed przeciążeniem i zwarciem
✓ montaż na standardowej szynie DIN
Najważniejsze cechy produktu
- Producent: ETI / ETI Polam
- Seria: ETIMAT 6
- Model: ETIMAT 6 1P B6
- Numer katalogowy: 002111512
- Typ urządzenia: wyłącznik nadprądowy MCB
- Liczba biegunów: 1P
- Prąd znamionowy: 6 A
- Charakterystyka wyzwalania: B
- Znamionowa zdolność zwarciowa: 6 kA
- Napięcie znamionowe: 230/400 V AC
- Częstotliwość znamionowa: 50/60 Hz
- Zakres przyłączanych przewodów: 1–25 mm²
- Stopień ochrony: IP20
- Szerokość: 1 moduł
- Głębokość zabudowy: 68 mm
- Klasa ograniczenia energii: 3
- Temperatura pracy: od -25°C do +55°C
- Trwałość mechaniczna: do 20 000 cykli
- Normy: IEC/EN 60898-1, IEC 60947-2
- EAN / GTIN: 3838895251910
Parametry techniczne
| Numer katalogowy | 002111512 |
| Seria | ETIMAT 6 |
| Liczba biegunów | 1P |
| Prąd znamionowy | 6 A |
| Charakterystyka wyzwalania | B |
| Zdolność zwarciowa | 6 kA |
| Napięcie znamionowe | 230/400 V AC |
| Częstotliwość | 50/60 Hz |
| Przekrój przewodów | 1–25 mm² |
| Stopień ochrony | IP20 |
| Szerokość | 1 moduł / ok. 18 mm |
| Głębokość zabudowy | 68 mm |
| Temperatura pracy | -25°C do +55°C |
| Klasa ograniczenia energii | 3 |
Ochrona przed przeciążeniem i zwarciem
Podstawowym zadaniem wyłącznika ETIMAT 6 B6
jest ochrona przewodów oraz instalacji elektrycznej przed
nadmiernym przepływem prądu.
W przypadku wystąpienia przeciążenia lub zwarcia aparat
automatycznie rozłącza zabezpieczany obwód, ograniczając ryzyko
przegrzania przewodów oraz uszkodzenia elementów instalacji.
Charakterystyka wyzwalania B
Charakterystyka B stosowana jest przede wszystkim
w obwodach, w których nie występują wysokie prądy rozruchowe.
Jest szeroko wykorzystywana w instalacjach budynków mieszkalnych,
biurowych oraz użytkowych.
Wartość 6 A oznacza prąd znamionowy wyłącznika.
Dobór konkretnego zabezpieczenia powinien zawsze uwzględniać
przekrój przewodów, sposób ich ułożenia, charakter odbiornika
oraz projekt instalacji.
Zdolność zwarciowa 6 kA
Znamionowa zdolność zwarciowa wynosząca
6 kA pozwala na zastosowanie wyłącznika
w typowych rozdzielnicach i instalacjach niskiego napięcia,
pod warunkiem prawidłowego doboru aparatu do parametrów
danego obwodu.
Kompaktowa konstrukcja – 1 moduł
Jednobiegunowy ETIMAT 6 B6 zajmuje zaledwie
1 moduł w rozdzielnicy, czyli około 18 mm szerokości.
Pozwala to na wygodne rozmieszczenie większej liczby aparatów
zabezpieczających w jednej obudowie.
Montaż na szynie DIN
Wyłącznik przeznaczony jest do standardowego montażu modułowego
w rozdzielnicach elektrycznych na szynie
TH35 / DIN.
Zaciski umożliwiają podłączenie przewodów o przekroju
od 1 do 25 mm², co ułatwia zastosowanie aparatu
w różnych konfiguracjach instalacji.
Zastosowanie
ETI ETIMAT 6 1P B6 może być stosowany między innymi w:
- rozdzielnicach mieszkaniowych,
- instalacjach domowych i lokalach użytkowych,
- instalacjach oświetleniowych,
- obwodach sterowania i automatyki odpowiednio dobranych do 6 A,
- instalacjach biurowych,
- obiektach użyteczności publicznej,
- nowych i modernizowanych instalacjach elektrycznych.
Prąd znamionowy oraz charakterystykę wyłącznika nadprądowego
należy dobrać do parametrów zabezpieczanego obwodu,
przekroju przewodów i warunków instalacji elektrycznej.
1 × wyłącznik nadprądowy
ETI ETIMAT 6 1P B6 6 A 6 kA – 002111512.
