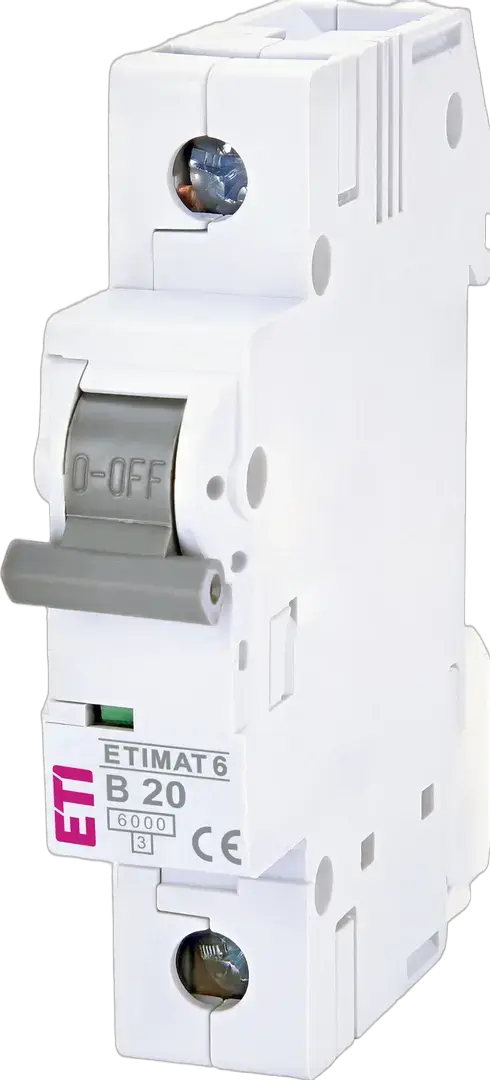

ETI ETIMAT 6 1P B20 20A 6kA – wyłącznik nadprądowy 002111517
ETI ETIMAT 6 1P B20 o numerze katalogowym
002111517 to jednobiegunowy wyłącznik nadprądowy
przeznaczony do zabezpieczania instalacji elektrycznych
przed skutkami przeciążeń oraz zwarć.
Aparat posiada prąd znamionowy 20 A,
charakterystykę wyzwalania B oraz znamionową
zdolność zwarciową 6 kA. Modułowa konstrukcja
pozwala na wygodny montaż w rozdzielnicach elektrycznych
na standardowej szynie DIN.
✓ prąd znamionowy 20 A
✓ charakterystyka wyzwalania B
✓ zdolność zwarciowa 6 kA
✓ konstrukcja jednobiegunowa 1P
✓ szerokość tylko 1 modułu
✓ napięcie znamionowe 230/400 V AC
✓ ochrona przed zwarciem i przeciążeniem
✓ możliwość montażu na standardowej szynie DIN
Najważniejsze cechy produktu
- Producent: ETI / ETI Polam
- Seria: ETIMAT 6
- Model: ETIMAT 6 1P B20
- Numer katalogowy: 002111517
- Typ urządzenia: wyłącznik nadprądowy MCB
- Liczba biegunów: 1P
- Prąd znamionowy: 20 A
- Charakterystyka wyzwalania: B
- Znamionowa zdolność zwarciowa: 6 kA
- Napięcie znamionowe: 230/400 V AC
- Częstotliwość znamionowa: 50/60 Hz
- Zakres przyłączanych przewodów: 1–25 mm²
- Stopień ochrony: IP20
- Klasa ograniczenia energii: 3
- Szerokość: 1 moduł
- Głębokość zabudowy: 68 mm
- Temperatura pracy: od -25°C do +55°C
- Możliwość dodatkowego wyposażenia: tak
- Normy: IEC/EN 60898-1, IEC 60947-2
- EAN / GTIN: 3838895252184
Parametry techniczne
| Numer katalogowy | 002111517 |
| Seria | ETIMAT 6 |
| Liczba biegunów | 1P |
| Prąd znamionowy | 20 A |
| Charakterystyka wyzwalania | B |
| Zdolność zwarciowa | 6 kA |
| Napięcie znamionowe | 230/400 V AC |
| Częstotliwość | 50/60 Hz |
| Przekrój przewodów | 1–25 mm² |
| Stopień ochrony | IP20 |
| Szerokość | 1 moduł / 18 mm |
| Wysokość produktu | 85 mm |
| Głębokość produktu | 73 mm |
| Głębokość zabudowy | 68 mm |
| Temperatura pracy | -25°C do +55°C |
| Masa netto | ok. 0,132 kg |
Ochrona przed przeciążeniem i zwarciem
Wyłącznik ETIMAT 6 B20 służy do ochrony
przewodów oraz instalacji elektrycznej przed skutkami
przepływu nadmiernego prądu.
W przypadku wystąpienia przeciążenia lub zwarcia aparat
automatycznie rozłącza zabezpieczany obwód, ograniczając
ryzyko uszkodzenia instalacji i jej elementów.
Charakterystyka wyzwalania B
Charakterystyka B jest powszechnie stosowana
w instalacjach elektrycznych, szczególnie w obwodach
charakteryzujących się stosunkowo niewielkimi prądami rozruchowymi.
Prąd znamionowy 20 A należy zawsze dobierać
odpowiednio do przekroju przewodów, sposobu ich ułożenia,
rodzaju odbiornika oraz parametrów zabezpieczanego obwodu.
Zdolność zwarciowa 6 kA
Znamionowa zdolność zwarciowa wynosząca
6 kA umożliwia wykorzystanie aparatu
w wielu typowych instalacjach elektrycznych niskiego napięcia,
pod warunkiem prawidłowego doboru zabezpieczenia.
Kompaktowa konstrukcja – 1 moduł
Jednobiegunowy ETIMAT 6 B20 zajmuje w rozdzielnicy
tylko 1 moduł, czyli około 18 mm szerokości.
Pozwala to efektywnie wykorzystać przestrzeń w rozdzielnicy.
Montaż w rozdzielnicy
Wyłącznik przeznaczony jest do montażu modułowego
na standardowej szynie TH35 / DIN.
Może być stosowany zarówno w nowych rozdzielnicach,
jak i podczas modernizacji istniejących instalacji.
Zaciski umożliwiają podłączenie przewodów
jednodrutowych oraz wielodrutowych o przekroju
1–25 mm².
Zastosowanie
ETI ETIMAT 6 1P B20 może być stosowany między innymi w:
- rozdzielnicach mieszkaniowych,
- instalacjach domowych,
- lokalach użytkowych i biurowych,
- obiektach użyteczności publicznej,
- instalacjach przemysłowych,
- obwodach wymagających zabezpieczenia 20 A,
- nowych i modernizowanych instalacjach elektrycznych.
Wartość prądu znamionowego oraz charakterystykę wyzwalania
należy dobrać do parametrów zabezpieczanego obwodu,
przekroju przewodów oraz warunków wykonania instalacji.
1 × wyłącznik nadprądowy
ETI ETIMAT 6 1P B20 20 A 6 kA – 002111517.
