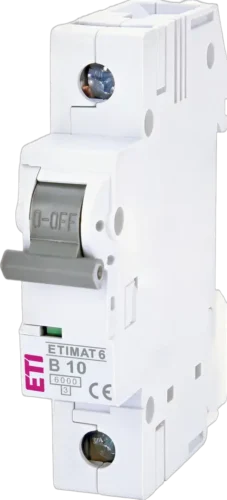

ETI ETIMAT 6 1P B10 10A 6kA – wyłącznik nadprądowy 002111514
ETI ETIMAT 6 1P B10 o numerze katalogowym
002111514 to jednobiegunowy wyłącznik nadprądowy
przeznaczony do ochrony instalacji elektrycznych przed skutkami
przeciążeń oraz zwarć.
Aparat posiada prąd znamionowy 10 A,
charakterystykę wyzwalania B oraz znamionową
zdolność zwarciową 6 kA. Konstrukcja modułowa
umożliwia montaż w rozdzielnicach elektrycznych na standardowej
szynie DIN.
✓ prąd znamionowy 10 A
✓ charakterystyka wyzwalania B
✓ zdolność zwarciowa 6 kA
✓ 1 biegun – szerokość 1 modułu
✓ napięcie znamionowe 230/400 V AC
✓ ochrona instalacji przed zwarciem i przeciążeniem
✓ możliwość dodatkowego wyposażenia
✓ montaż na standardowej szynie DIN
Najważniejsze cechy produktu
- Producent: ETI / ETI Polam
- Seria: ETIMAT 6
- Model: ETIMAT 6 1P B10
- Numer katalogowy: 002111514
- Typ urządzenia: wyłącznik nadprądowy MCB
- Liczba biegunów: 1P
- Prąd znamionowy: 10 A
- Charakterystyka wyzwalania: B
- Znamionowa zdolność zwarciowa: 6 kA
- Napięcie znamionowe: 230/400 V AC
- Częstotliwość znamionowa: 50/60 Hz
- Znamionowe napięcie udarowe Uimp: 6 kV
- Zakres przyłączanych przewodów: 1–25 mm²
- Szerokość: 1 moduł
- Stopień ochrony: IP20
- Temperatura pracy: od -25°C do +55°C

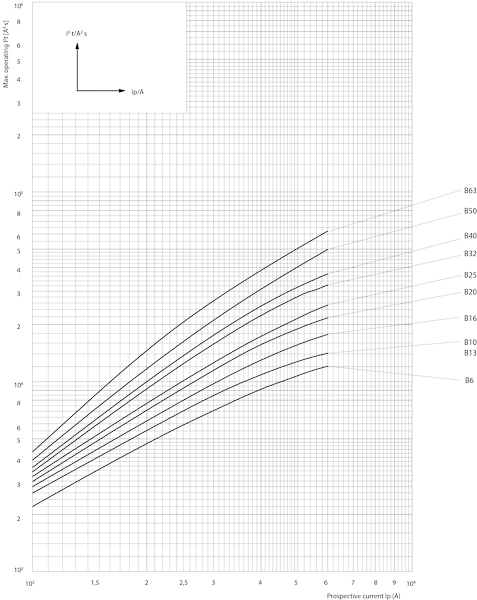

- Klasa ograniczenia energii: 3
- Normy: IEC/EN 60898-1, IEC 60947-2
- EAN / GTIN: 3838895251989
Parametry techniczne
| Numer katalogowy | 002111514 |
| Seria | ETIMAT 6 |
| Prąd znamionowy | 10 A |
| Charakterystyka | B |
| Liczba biegunów | 1 |
| Zdolność zwarciowa | 6 kA |
| Napięcie znamionowe | 230/400 V AC |
| Częstotliwość | 50/60 Hz |
| Napięcie udarowe Uimp | 6 kV |
| Przekrój przewodów | 1–25 mm² |
| Stopień ochrony | IP20 |

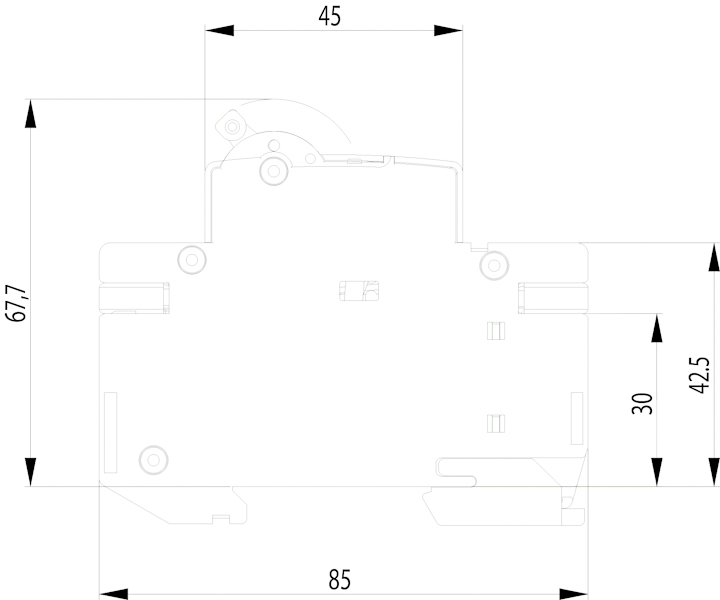

| Szerokość | 1 moduł / ok. 18 mm |
| Temperatura pracy | -25°C do +55°C |
| Klasa ograniczenia energii | 3 |
Ochrona przed przeciążeniem i zwarciem
Podstawowym zadaniem wyłącznika ETIMAT 6 B10
jest ochrona zabezpieczanego obwodu elektrycznego przed skutkami
przepływu nadmiernego prądu.
W przypadku przeciążenia lub zwarcia aparat automatycznie
rozłącza zabezpieczany obwód, ograniczając ryzyko uszkodzenia
przewodów oraz pozostałych elementów instalacji.
Charakterystyka wyzwalania B
Charakterystyka B jest powszechnie stosowana
w instalacjach elektrycznych, szczególnie w obwodach o niewielkich
prądach rozruchowych.
Dobór wartości i charakterystyki wyłącznika powinien być zawsze
dopasowany do parametrów zabezpieczanego obwodu oraz wykonany
zgodnie z projektem i wymaganiami instalacji.
Kompaktowa konstrukcja – 1 moduł
Jednobiegunowa konstrukcja zajmuje
1 moduł w rozdzielnicy, dzięki czemu aparat
można wygodnie stosować zarówno w niewielkich rozdzielnicach
mieszkaniowych, jak i w większych instalacjach modułowych.
Montaż w rozdzielnicy
Wyłączniki z serii ETIMAT 6 przeznaczone są do instalacji
w rozdzielnicach elektrycznych. Konstrukcja umożliwia montaż
na standardowej szynie TH35 / DIN.
Aparat umożliwia również zasilanie od góry lub od dołu,
co ułatwia projektowanie oraz wykonywanie rozdzielnic.
Zastosowanie
Wyłącznik ETI ETIMAT 6 1P B10 może być stosowany jako element
zabezpieczenia obwodów między innymi w:
- instalacjach elektrycznych budynków mieszkalnych,
- rozdzielnicach domowych i mieszkaniowych,
- budynkach biurowych i usługowych,
- obiektach użyteczności publicznej,
- instalacjach przemysłowych,
- nowych i modernizowanych instalacjach elektrycznych.
Wartość prądu znamionowego oraz charakterystykę wyzwalania
zabezpieczenia należy dobrać odpowiednio do rodzaju obwodu,
przekroju przewodów i parametrów instalacji elektrycznej.
1 × wyłącznik nadprądowy
ETI ETIMAT 6 1P B10 10 A 6 kA – 002111514.
